Volvo V60: Motorraum - Übersicht

Volvo V60 / Volvo V60 (I Gen) Betriebsanleitung / Pflege und Service / Motorraum - Übersicht

Der Motorraum des Volvo V60 I Generation (Modelljahre 2010–2018) bietet eine klar strukturierte Übersicht über wartungsrelevante Komponenten – vom Öleinfüllstutzen über die Batterie bis zur Relais- und Sicherungszentrale. Die Positionen können je nach Motorvariante leicht abweichen. Vor jeder Arbeit im Motorraum muss die Zündung unbedingt ausgeschaltet sein – die Spannung in der Zündanlage ist lebensgefährlich.

Die Übersicht zeigt ausgewählte wartungsrelevante Bereiche.

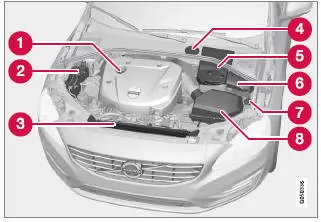

Motorraum 4-Zyl.

Motorraum 4-Zyl

Das Aussehen des Motorraums kann je nach Motorausführung variieren.

  1. Einfüllen von Motoröl
  2. Ausgleichsbehälter für die Kühlanlage
  3. Kühler
  4. Behälter für Bremund Kupplungsflüssigkeit (auf der Fahrerseite angeordnet).
  5. Startbatterie
  6. Relaiund Sicherungszentrale
  7. Einfüllöffnung für Scheibenwaschflüssigkeit
  8. Luftfilter
WARNUNG Die Zündung hat eine sehr hohe Spannung und Leistung. Die Spannung in der Zündanlage ilebensgefährlich! Das elektrische System des Fahrzeugs muimmer in die Schlüsselstellung 0 eingestellt sein, wenn Arbeiten im Motorraum ausgeführt werden, siehe Schlüsselstellungen - Funktionen in verschiedenen Stufen .

Niemals Zündkerzen oder Zündspulen berühren, wenn sich das Elektrosystem in Schlüsselstellung II befindet oder wenn der Motor heiΤ ist.

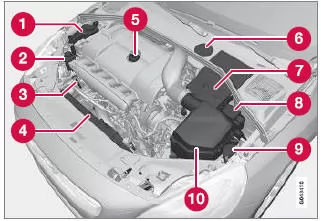

Motorraum außer 4-Zyl.

Motorraum außer 4-Zyl

Das Aussehen des Motorraums kann je nach Motorausführung variieren.

  1. Ausgleichsbehälter für die Kühlanlage
  2. Behälter für Servolenköl
  3. Messstab für Motoröl5
  4. Kühler
  5. Einfüllen von Motoröl
  6. Behälter für Bremund Kupplungsflüssigkeit (auf der Fahrerseite angeordnet).
  7. Startbatterie
  8. Relaiund Sicherungszentrale
  9. Einfüllöffnung für Scheibenwaschflüssigkeit
  10. Luftfilter
WARNUNG Die Zündung hat eine sehr hohe Spannung und Leistung. Die Spannung in der Zündanlage ilebensgefährlich! Das elektrische System des Fahrzeugs muimmer in die Schlüsselstellung 0 eingestellt sein, wenn Arbeiten im Motorraum ausgeführt werden, siehe Schlüsselstellungen - Funktionen in verschiedenen Stufen .

Niemals Zündkerzen oder Zündspulen berühren, wenn sich das Elektrosystem in Schlüsselstellung II befindet oder wenn der Motor heiΤ ist.

Themenbezogene Informationen

  •  Motorhaube - Κffnen und SchlieΤen
  •  Motorraum - Kontrolle

Der Motorraum des Volvo V60 (I Generation, Baujahre 2008–2017) ist übersichtlich gestaltet, um regelmäßige Wartungsarbeiten zu erleichtern. Die Einfüllöffnungen für Öl, Kühlmittel, Bremsflüssigkeit und Scheibenreiniger sind klar positioniert – je nach Motortyp leicht abweichend.

Die Warnhinweise zu Zündanlage und Elektrik unterstreichen, dass Wartung nur bei ausgeschalteter Zündung (Stellung 0) erfolgen darf. Für optimale Funktion und Sicherheit empfiehlt Volvo, alle Eingriffe im Motorraum mit Vorsicht und gemäß Anleitung durchzuführen.

Inspektion und Wartung des AutogaSystems. Fahrzeug aufbocken. Motorhaube - Öffnen und Schließen.
Motorraum - Kontrolle. Motoröl - allgemein.
