Volvo V60: Einparkhilfekamera

Die Einparkhilfekamera des Volvo V60 Modelljahre 2010–2018 wird automatisch beim Einlegen des Rückwärtsgangs aktiviert und zeigt den hinteren Bereich des Fahrzeugs auf dem Mittelbildschirm. Hilfslinien geben Orientierung über den Lenkradeinschlag, während farbige Felder der Sensoren den Abstand zu Hindernissen anzeigen. Die Kamera passt sich den Lichtverhältnissen an und ist besonders nützlich bei engen Parkmanövern. Wichtig: Die Linse muss sauber gehalten werden, um optimale Bildqualität und Sicherheit zu gewährleisten.

Die Einparkhilfekamera iein Hilfssystem und wird beim Einlegen des Rückwärtsgangs aktiviert.

Das Kamerabild wird auf dem Bildschirm der Mittelkonsole angezeigt.

ACHTUNG Wenn die elektrische Anlage mit einer Anhängerzugvorrichtung konfiguriert ist, wird der Überstand der Anhängerzugvorrichtung berücksichtigt, wenn die Funktion die Parklücke misst.



WARNUNG  Die Einparkkamera iein Hilfsmittel und kann den Fahrer niemals von der eigenen Verantwortung beim Einparken befreien.  Die Kamera hat tote Winkel, in denen Hindernisnicht erfaswerden können.  Achten Sie auf Menschen und Tiere, die sich in der Nähe des Fahrzeugs aufhalten.

Funktion und Bedienung

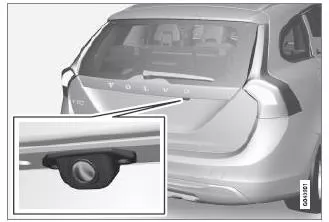

Position der Kamera am Öffnungsgriff.

Die Kamera zeigt, was sich hinter dem Fahrzeug befindet und ob etwas an den Seiten auftaucht.

Die Kamera zeigt einen breiten Bereich hinter dem Fahrzeug, einen Teil des StoΤfängers und ggf. die Anhängerzugvorrichtung.

Objekte auf dem Bildschirm können als leicht geneigt aufgefaswerden - dies ivollkommen normal.

ACHTUNG Objekte auf dem Bildschirm können sich näher am Fahrzeug befinden, als sie auf dem Bildschirm zu sein scheinen.

Ieine andere Anzeige aktiv, übernimmt das Einparkkamerasystem automatisch und das Kamerabild wird auf dem Bildschirm angezeigt.

Wenn der Rückwärtsgang eingelegt wird, werden zwei durchgezogene Linien angezeigt, die illustrieren, wohin die Hinterräder des Fahrzeugs mit dem aktuellen Lenkradeinschlag rollen werden. Dadurch wird das Rückwärtseinparken in eine Parklücke, das Rückwärtsfahren in engen Bereichen und das Fahren mit Anhänger erleichtert. Die ungefähre Kontur des Fahrzeugs wird mit gestrichelten Linien dargestellt. Die Hilfslinien können ausgeblendet werden - siehe den Abschnitt Einstellungen .

Idas Fahrzeug zudem mit Einparkhilfesensoren * ausgestattet, werden deren Informationen grafisch in Form von farbigen Feldern angezeigt, um den Abstand zu erfassten Hindernissen zu illustrieren, siehe Abschnitt "Fahrzeuge mit Rückwärtsfahrsensoren" weiter hinten im Text.

Die Kamera ica. 5 Sekunden nach dem Auskuppeln des Rückwärtsgangs bzw. bis zu einer Fahrzeuggeschwindigkeit von mehr als 10 km/h beim Vorwärtsfahren bzw. 35 km/h beim Rückwärtsfahren aktiv.

Lichtverhältnisse

Das Kamerabild wird automatisch an die herrschenden Lichtverhältnissen angepasst.

Dadurch können Lichtstärke und Qualität des Bildes etwas variieren. Schlechte Lichtverhältniskönnen zu einer leicht reduzierten Bildqualität führen.

ACHTUNG Die Kameralinvon Schmutz, Schnee und Eis frei halten, um ihre optimale Funktion zu gewährleisten. Dies ibesonders bei schlechten Lichtverhältnissen wichtig.

Hilfelinien

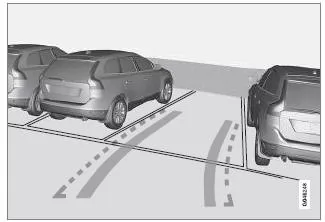

Beispiel dafür, wie dem Fahrer die Hilfslinien angezeigt werden können.

Die Linien auf dem Bildschirm werden projiziert, als wenn sie sich auf Bodenebene hinter dem Fahrzeug befänden und sie sind direkt vom Lenkeinschlag abhängig. Dadurch wird dem Fahrer der Weg gezeigt, den das Fahrzeug beim Lenken einschlagen wird.

ACHTUNG  Beim Rückwärtsfahren mit Anhänger, der nicht elektrisch an das Fahrzeug angeschlossen ist, zeigen die Linien auf dem Bildschirm den Weg an, den das Fahrzeug einschlagen wird - nicht den des Anhängers.  Auf dem Bildschirm werden keine Linien angezeigt, wenn ein Anhänger elektrisch an die elektrische Anlage des Fahrzeugs angeschlossen ist.  Die Einparkhilfekamera wird beim Fahren mit Anhänger automatisch deaktiviert, wenn ein Volvo-Original-Anhängerkabel verwendet wird.



WICHTIG Denken Sie daran, dader Bildschirm nur den Bereich hinter dem Fahrzeug anzeigt, wenn die Kameraansicht nach hinten gewählt ist. Achten Sie deshalb auch auf die Bereiche seitlich und vor dem Fahrzeug, wenn beim Zurückfahren das Lenkrad eingeschlagen wird.

Grenzlinien

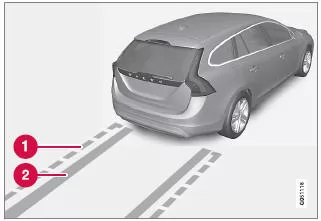

Die verschiedenen Linien des Systems.

1. Grenzlinie freier Rückwärtsfahrbereich
2. "Radspuren"

Die gestrichelte Linie (1) umrahmt einen Bereich bis zu ca. 1,5 m hinter der StoΤ- stange. Gleichzeitig bildet sie die Grenze für die am weitesten herausragenden Teile des Fahrzeugz. B. AuΤenspiegel und Ecken, auch beim Abbiegen.

Die breiten "Radspuren" (2) zwischen den Seitenlinien zeigen an, wo die Räder rollen werden und können sich ca. 3,2 m hinter die StoΤstange erstrecken, wenn sich kein Hindernis im Weg befindet.

Fahrzeuge mit Rückwärtsfahrsensoren

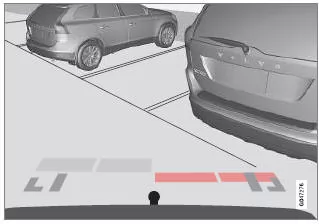

Farbige Felder (ein Feld pro Sensor) zeigen den Abstand an.

Idas Fahrzeug mit der Einparkhilfe  ausgestattet, wird für jeden Sensor, der ein Hindernis erfasst, der Abstand mit farbigen Feldern dargestellt.

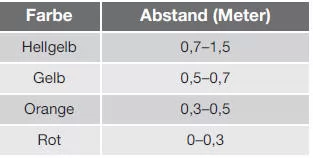

Die Farbe des Felds ändert sich mit sinkendem Abstand zum Hindernis - von Hellgelb zu Gelb, über Orange zu Rot.

Themenbezogene Informationen

•  Einparkhilfekamera - Einstellungen
•  Einparkhilfekamera - Begrenzungen
•  Einparkhilfe*
•  Aktive Einparkhilfe (PAP)*

Die Einparkhilfekamera im Volvo V60 (I Gen, 2008–2017) wird automatisch beim Einlegen des Rückwärtsgangs aktiviert und zeigt auf dem zentralen Bildschirm die Umgebung hinter dem Fahrzeug. Hilfslinien helfen beim präzisen Manövrieren.

Dank Sensorintegration werden auch Hindernisse mit farbigen Feldern visualisiert. Besonders beim Anhängerbetrieb ist die Kamera eine wertvolle Hilfe – vorausgesetzt, Linse und Sensoren sind sauber.

FAQ:
1. Werden Hilfslinien immer angezeigt? Nein, bei angeschlossenem Anhänger oder manuell deaktivierten Linien bleiben sie ausgeblendet.
2. Was zeigt die gestrichelte Linie? Sie markiert die äußere Begrenzung des sicheren Rückfahrbereichs – inkl. Spiegel und Fahrzeugkanten.
