Eine präzise Sicherungsbelegung ist unerlässlich für Reparaturen oder Fehlersuche. Dieses Kapitel beschreibt die Legenden auf den Sicherungskastendeckeln im Innenraum, Motorraum und Zusatzkasten (Diesel) sowie deren Zuordnung zu Stromkreisen. Auch die Darstellung der Relaisbelegung, Stromlaufpläne und die Position der Reserve-Sicherungen sind enthalten. Für eine fehlerfreie Elektronikdiagnose – schnell, sicher und nachvollziehbar.
Auf der Unterseite der Sicherungs-/Relaiskastendeckel befindet sich je eine Aufstellung der enthaltenen Sicherungen/Relais inkl. ihrer Bezeichnungen und der zugehörigen Amperezahlen.
ANMERKUNG
Die in diesem Handbuch abgedruckten Legenden für die Sicherungskästen beziehen sich auf den Zeitpunkt der Drucklegung. Möglicherweise treffen deshalb nicht alle Beschreibungen auf Ihr Fahrzeug zu. Wenn Sie einen Sicherungskasten in Ihrem Fahrzeug prüfen, richten Sie sich nach der Legende in dem jeweiligen Sicherungskastendeckel.

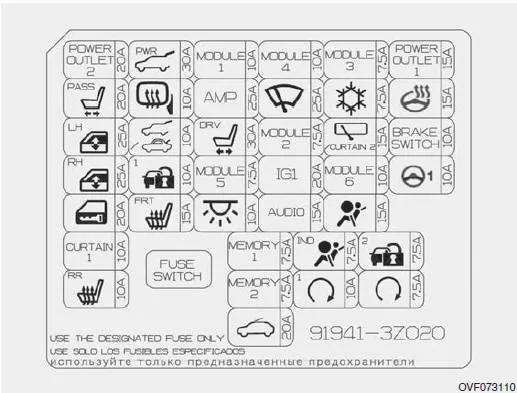

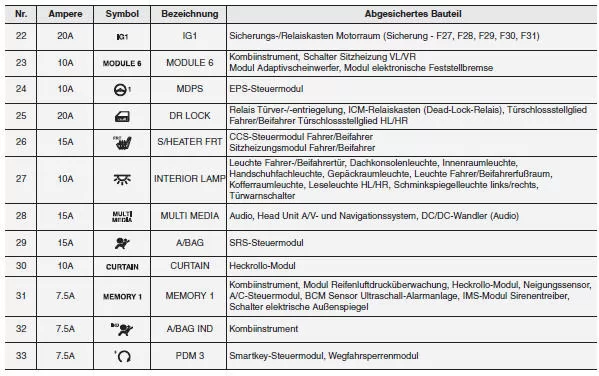

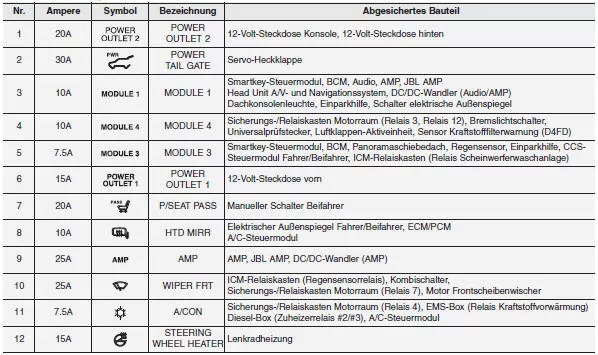

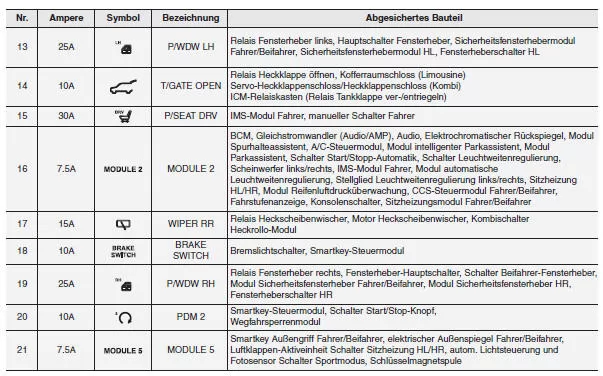

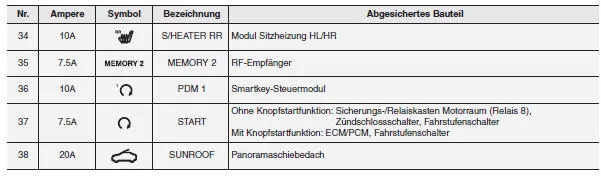

Innenraum-Sicherungskasten (Instrumententafel)

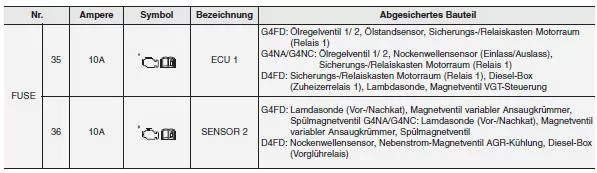

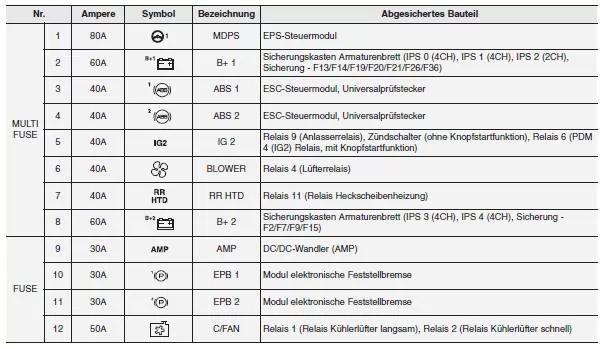

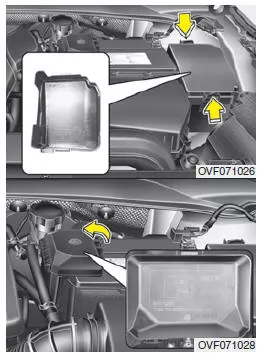

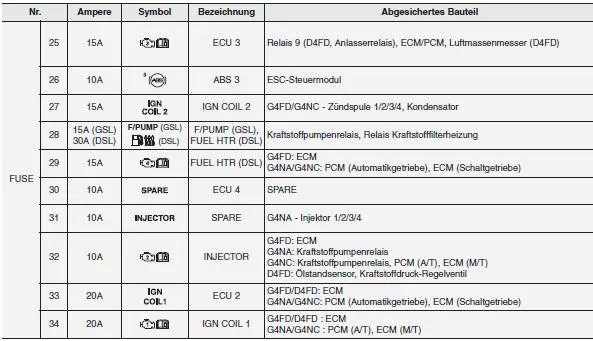

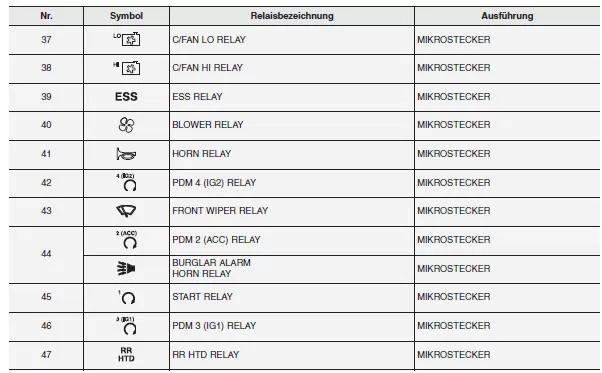

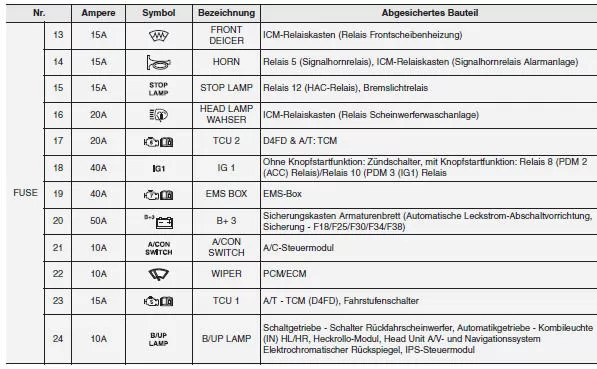

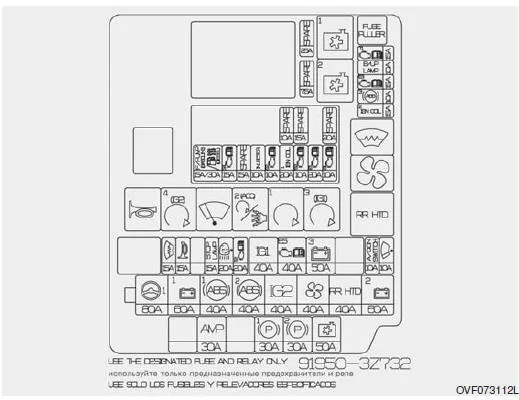

Hauptsicherungskasten im Motorraum

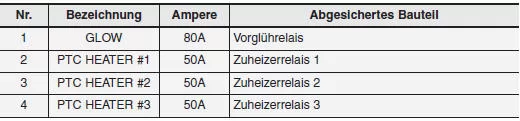

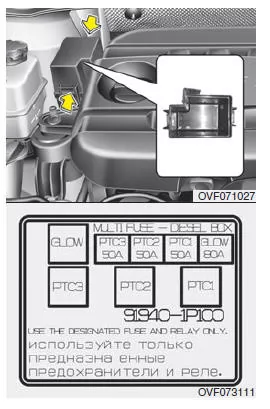

Zusätzlicher Sicherungskasten im Motorraum (Dieselmotor)
Stromkreis

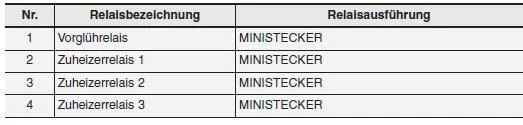

Relaisausführung
Jeder Sicherungskasten im Hyundai i40 (VF) verfugt über eine Legende zur Identifikation der Sicherungen. Diese befindet sich auf der Innenseite des Deckels - hier sind Position, Bezeichnung und Amperezahl aufgelistet. Diese Angaben sind verbindlich, auch wenn sie vom Handbuch abweichen.
Hyundai rat, bei Fehlfunktionen oder Stromausfall zunachst die passenden Sicherungen zu kontrollieren. Bei Austausch: Zundung ausschalten, betroffene Sicherung entnehmen, gleiche Amperezahl verwenden und festen Sitz prufen. Unsicherß Werkstatt konsultieren.
FAQ:
1. Muss jede Sicherung im Fahrzeug identisch ersetzt werdenß Ja - exakt gleiche Amperezahl.
2. Wo finde ich die Sicherungsbelegungß Direkt auf dem Deckel des Sicherungskastens im Innenraum oder Motorraum.
