Opel Insignia: Verkehrszeichen-Assistent. Spurhalteassistent.

Verkehrszeichen-Assistent

Funktionen

Der Verkehrszeichen-Assistent erkennt über eine Frontkamera bestimmte Verkehrszeichen und zeigt sie im Driver Information Center (DIC) an.

Folgende Verkehrszeichen werden erkannt:

Begrenzungs- und Überholverbotszeichen

•  Geschwindigkeitsbegrenzung
•  Überholverbot
•  Ende der Geschwindigkeitsbegrenzung
•  Ende des Überholverbots

Straßenschilder

Beginn und Ende von:

•  Autobahnen
•  Bundesstraßen
•  Spielstraßen

Zusätzliche Schilder

•  Hinweisschilder zu Verkehrszeichen
•  Anhängerbeschränkungen
•  Einschränkungen im Zugbetrieb
•  Nässewarnungen
•  Eiswarnungen
•  Richtungspfeile

Geschwindigkeitsbegrenzungen und Überholverbote werden im DIC angezeigt, bis eine neue Geschwindigkeitsbegrenzung oder ein Ende der Geschwindigkeitsbegrenzung erkannt wird oder bis eine festgelegte Zeit abgelaufen ist.

Im Display können mehrere Verkehrszeichen angezeigt werden.

Ein Ausrufezeichen in einem Rahmen weist darauf hin, dass ein weiteres Zeichen entdeckt wurde, das vom System nicht erkannt wird.

Das System ist je nach Umgebungshelligkeit bis zu einer Fahrgeschwindigkeit von 200 km/h aktiv. In der Nacht ist das System bis zu einer Geschwindigkeit von 160 km/h aktiv.

Sobald die Geschwindigkeit unter 55 km/h absinkt, beispielsweise an einem Ortseingang, wird das Display zurückgesetzt und der Inhalt der Verkehrszeichenseite gelöscht. Die nächste erkannte Geschwindigkeitsangabe wird angezeigt.

Displayanzeige

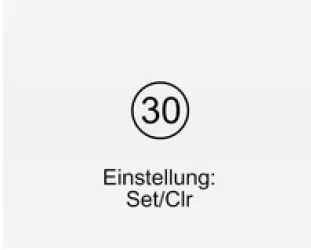

Verkehrszeichen werden auf der Seite Verkehrszeichenerkennung im DIC angezeigt.

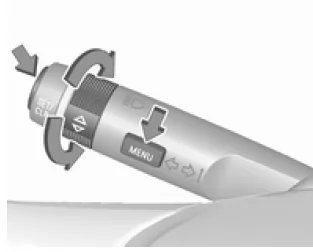

Im Baselevel-Display auf MENU drücken und Einstellung sowie über das Einstellrädchen am Blinkerhebel die Option Verkehrszeichenerkennung auswählen.

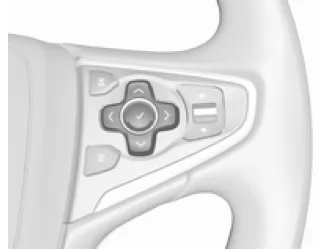

Beim Midlevel- bzw. Uplevel-Display mit den rechten Lenkradtasten das Info menü auswählen. Dann drücken, um Verkehrszeichenerkennung auszuwählen.

War eine andere Seite im Menü des Driver Information Center ausgewählt und wird dann erneut die Seite Verkehrszeichenerkennung aufgerufen, so wird das zuletzt erkannte Verkehrszeichen angezeigt.

Warnfunktion

Sofern aktiviert, werden Geschwindigkeitsbegrenzungen und Überholverbote als Popup-Meldungen im DIC angezeigt.

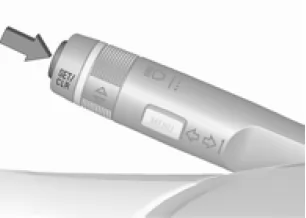

Die Warnfunktion kann im Einstellungsmenü der Seite "Verkehrszeichen- Assistent" durch Drücken der Taste SET/CLR am Blinkerhebel oder am Lenkrad aktiviert und deaktiviert werden.

Diese Abbildung zeigt das Baselevel- DIC.

Diese Abbildung zeigt das Midleveloder Uplevel-DIC.

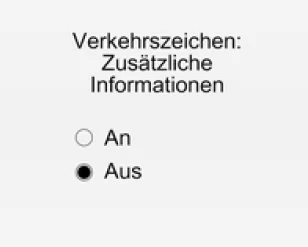

Auf der Seite "Systemeinstellungen" Aus wählen oder die Warnungen auf stellen, um die Warnfunktion auszuschalten.

Durch Auswahl von Ein oder Warnungen wird sie wieder eingeschaltet.

Beim Einschalten der Zündung wird die Warnfunktion ausgeschaltet.

Die Popup-Anzeige erscheint für ca.

8 Sekunden im DIC.

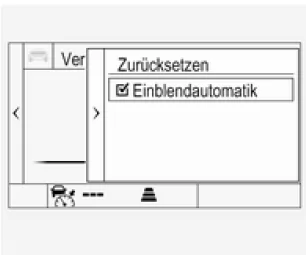

Zurücksetzen des Systems Um den Inhalt des Verkehrszeichenspeichers zu löschen, im Einstellungsmenü der Seite "Verkehrszeichen- Assistent" auf die Taste SET/CLR am Blinkerhebel oder längere Zeit auf an den Bedientasten rechts am Lenkrad drücken.

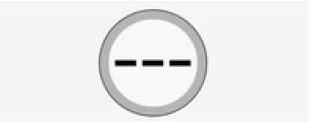

Zurücksetzen auswählen und bestätigen, um den Inhalt des Verkehrszeichen- Assistenten zu löschen. Das erfolgreiche Zurücksetzen wird durch einen Signalton bestätigt und es wird das folgende Zeichen angezeigt, bis erneut ein Verkehrszeichen erkannt wird.

In bestimmten Fällen wird der Inhalt des Verkehrszeichen-Assistenten automatisch gelöscht.

Verkehrszeichenerkennung in Verbindung mit einem Navigationssystem

Sofern das Fahrzeug mit einem Navigationssystem ausgestattet ist, können folgende Funktionen verfügbar sein:

•  konstante Anzeige der tatsächlichen Geschwindigkeitsbegrenzungen
•  bei schwierigen Witterungsbedingungen werden die Navigationsdaten für Geschwindigkeitsbegrenzungen angezeigt

Störung

Das Verkehrszeichen-Assistenzsystem funktioniert in folgenden Fällen nicht einwandfrei:

•  Die Windschutzscheibe ist im Bereich der Frontkamera nicht sauber.
•  Verkehrszeichen sind ganz oder teilweise verdeckt oder schwer zu erkennen.
•  Es herrschen widrige Außenbedingungen wie starker Regen, Schneefall, direktes Sonnenlicht oder Schatten. In diesem Fall wird TSM Fehler schlechtes Wetter im Display angezeigt.
•  Verkehrszeichen sind falsch aufgestellt oder beschädigt.
•  Die Verkehrsschilder entsprechen nicht dem Wiener Übereinkommen über Straßenverkehrszeichen.

Achtung Das System soll dem Fahrer innerhalb eines festgelegten Geschwindigkeitsbereichs bei der Erkennung bestimmter Verkehrszeichen helfen. Verkehrszeichen, die nicht vom System angezeigt werden, dürfen nicht ignoriert werden. Das System erkennt nur die herkömmlichen Verkehrszeichen, die den Anfang oder das Ende einer Geschwindigkeitsbegrenzung anzeigen. Lassen Sie sich nicht aufgrund dieser besonderen Funktion zu einem risikoreichen Fahrstil verleiten. Die Fahrgeschwindigkeit immer den Straßenverhältnissen anpassen. Die Fahrerassistenzsysteme entheben den Lenker nicht von seiner umfassenden Verantwortung für den sicheren Fahrbetrieb.

Spurhalteassistent

Der Spurhalteassistent beobachtet über eine Frontkamera die Markierungen der Fahrspur, in der sich das Fahrzeug befindet. Das System erkennt Spurwechsel und warnt den

Fahrer bei einem unbeabsichtigten Spurwechsel durch optische und akustische Signale.

Kriterien für das Erkennen eines unbeabsichtigten Spurwechsels sind:

•  Keine Betätigung des Blinkers.
•  Keine Betätigung der Bremse.
•  Keine aktive Gaspedalbetätigung bzw. Beschleunigung.
•  Kein aktives Lenken.

Wenn der Fahrer aktiv handelt, wird keine Warnung ausgegeben.

Aktivierung

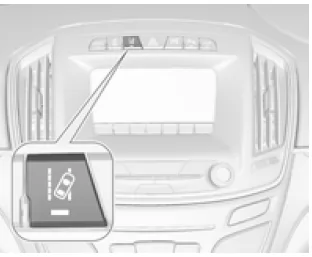

Der Spurassistent wird durch Drücken auf ) aktiviert. Die erleuchtete LED in der Taste zeigt an, dass das System eingeschaltet ist. Wenn die Kontrollleuchte ) im Instrument grün leuchtet, ist das System betriebsbereit.

Das System arbeitet nur bei Fahrzeuggeschwindigkeiten von mehr als 56 km/h und wenn Spurmarkierungen vorhanden sind.

Wenn das System einen unbeabsichtigten Spurwechsel erkennt, schaltet die Kontrollleuchte ) auf gelb und blinkt. Gleichzeitig wird ein Warnton aktiviert.

Deaktivierung

Durch Drücken auf ) wird das System deaktiviert. Die LED an der Taste erlischt.

Bei Geschwindigkeiten unter 56 km/h ist das System nicht anwendbar.

Störung

Der Spurassistent kann unter folgenden Bedingungen nicht einwandfrei arbeiten:

•  Die Windschutzscheibe ist nicht sauber.
•  Es herrschen widrige Außenbedingungen wie starker Regen, Schneefall, direktes Sonnenlicht oder Schatten.

Wenn keine Fahrspurmarkierung erkannt wird, ist das System nicht funktionsfähig.
