Sicherungen

Ersatz entsprechend der Beschriftung auf der defekten Sicherung durchführen.

Das Fahrzeug verfügt über drei Sicherungskästen:

•  im vorderen linken Bereich des Motorraums
•  in Linkslenkern im Innenraum hinter dem Staufach bzw. in Rechtslenkern hinter dem Handschuhfach
•  unter einer Abdeckung auf der linken Seite im Laderaum

Vor Auswechseln einer Sicherung betreffenden Schalter und Zündung ausschalten.

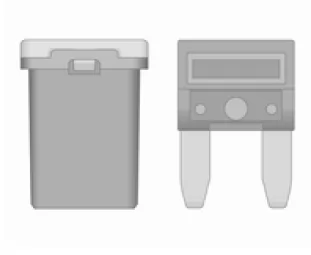

Es gibt verschiedene Arten von Sicherungen im Fahrzeug.

Je nach Ausführung lässt sich eine durchgebrannte Sicherung anhand des geschmolzenen Drahtes erkennen.

Sicherung nur dann ersetzen, wenn die Ursache für die Störung behoben wurde.

Einige Funktionen können durch mehrere Sicherungen abgesichert sein.

Sicherungen können auch ohne Vorhandensein einer Funktion eingesteckt sein.

Sicherungszieher

Im Sicherungskasten des Motorraums kann ein Sicherungszieher untergebracht sein.



Sicherungszieher von oben oder seitlich auf die verschiedenen Ausführungen von Sicherungen stecken und Sicherung herausziehen.

Sicherungskasten im Motorraum

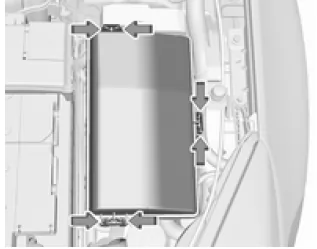

Der Sicherungskasten befindet sich im vorderen linken Bereich des Motorraums.

Abdeckung lösen, anheben und abnehmen.

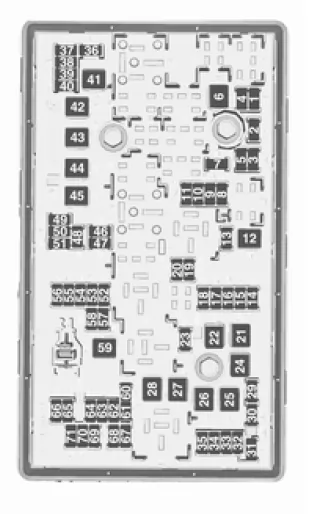

1.  Getriebesteuergerät
2.  Motorsteuergerät
3.  -
4.  -
5.  Zündung / Getriebesteuergerät / Motorsteuergerät
6.  Scheibenwischer
7.  -
8.  Kraftstoffeinspritzung / Zündanlage
9.  Kraftstoffeinspritzung / Zündanlage
10.  Motorsteuergerät
11.  Lambdasonde
12.  Anlasser
13.  Sensor Drosselklappenheizung
14.  Beleuchtung
15.  Heckscheibenwischer
16. Unterdruckpumpe / Luftmassenmesser / Sensor Wasser im Kraftstoff / Gleichstromwandler
17.  -
18.  Adaptives Fahrlicht
19.  Adaptives Fahrlicht
20.  Kraftstoffpumpe
21.  Elektrische Fensterbetätigung hinten
22.  ABS
23.  Variable Lenkunterstützung
24.  Elektrische Fensterbetätigung vorn
25.  Zubehörsteckdosen
26.  ABS
27.  Elektrische Parkbremse
28.  Heckscheibenheizung
29.  Linker elektrisch verstellbarer Sitz
30. Rechter elektrisch verstellbarer Sitz
31.  Klimaanlage
32.  Kontrolleinheit Karosserie
33.  Vordersitzheizung
34.  Schiebedach
35.  Infotainment System
36.  -
37.  Fernlicht rechts
38.  Fernlicht links
39.  -
40.  -
41.  Unterdruckpumpe
42.  Kühlergebläse
43.  Fahrzeugbatterie / Gleichstromwandler (nur bei Fahrzeugen mit Stopp-Start-System)
44.  Scheinwerferwaschanlage
45. Kühlergebläse
46.  Klemme 87 / Hauptrelais
47.  Lambdasonde
48. Nebelscheinwerfer
49.  Rechtes Abblendlicht
50.  Linkes Abblendlicht
51.  Hupe
52.  Zündung
53.  Zündung / Vordersitzbelüftung
54.  Zündung
55.  Elektrische Fensterheber / einklappbare Spiegel
56.  Scheibenwaschanlage
57.  -
58.  -
59.  Dieselkraftstoffheizung / Abgasregelung
60. Spiegelheizung
61.  Spiegelheizung
62.  -
63.  Heckscheibensensor
64.  Adaptives Fahrlicht
65.  Hilfspumpe (nur bei Fahrzeugen mit Stopp-Start-System)
66.  Heckscheiben-Waschanlage
67.  Steuergerät Kraftstoffsystem
68.  -
69.  Fahrzeugbatteriesensor
70.  Regensensor
71.  Fahrzeugbatteriesensor

Nach dem Wechsel fehlerhafter Sicherungen Deckel des Sicherungskastens schließen und andrücken, bis er einrastet.

Bei nicht einwandfrei geschlossenem Sicherungskasten kann es zu Funktionsstörungen kommen.

Sicherungskasten in der Instrumententafel

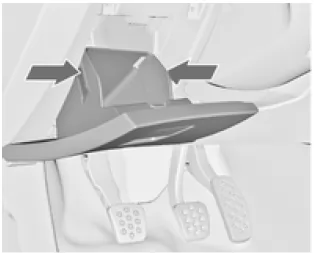

In Linkslenkern befindet sich der Sicherungskasten hinter dem Staufach in der Instrumententafel.

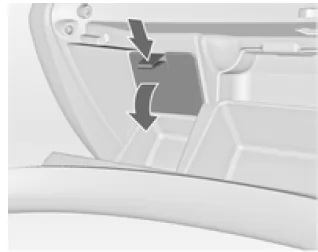

Fach öffnen, Verschlusslaschen zusammendrücken, Fach hinunterklappen und herausnehmen.

In Rechtslenkern befindet sich der Sicherungskasten hinter einer Abdeckung im Handschuhfach. Handschuhfach öffnen und Abdeckung entfernen.

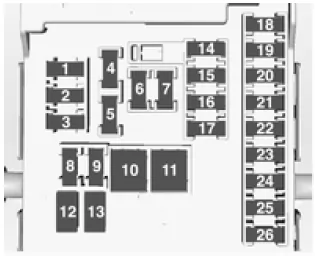

1. Infotainment System / Info Display
2.  Kontrolleinheit Karosserie
3.  Kontrolleinheit Karosserie
4.  Infotainment System / Info Display
5.  Infotainment System / Info Display
6.  Zubehörsteckdose
7. Kontrolleinheit Karosserie
8.  Kontrolleinheit Karosserie
9.  Kontrolleinheit Karosserie
10.  Innengebläse
11.  -
12.  -
13.  Diagnosestecker
14.  Airbag
15.  Zentralverriegelung/Hecktür
16.  Klimaanlage
17.  Transportsicherung
18.  Speicher
19.  -
20.  Instrument
21.  Zündung
22.  Kontrolleinheit Karosserie
23.  Kontrolleinheit Karosserie
24. -
25.  Zubehörsteckdose Laderaum

Die elektrisch verstellbaren Sitze, Nr. 12 und 13, haben einen Überlastungsschutz.

Der Stromkreis wird nach dem Abkühlen wieder geschlossen.

Sicherungskasten im Laderaum

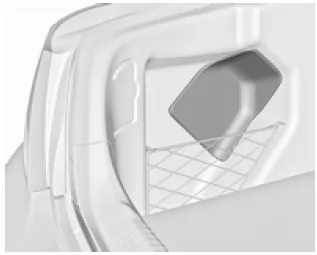

Der Sicherungskasten befindet sich auf der linken Seite im Laderaum hinter einer Abdeckung. Abdeckung entfernen.

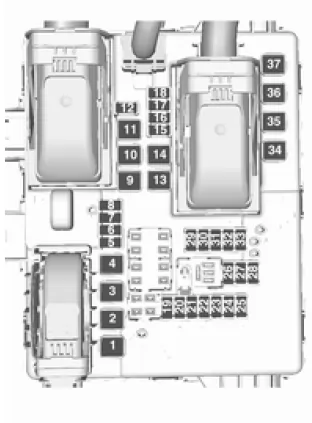

1. Zentralverriegelung / elektrische Heckklappe
2. Anhängermodul
3. -
4. -
5. Anhängersteckdose
6. Lenkradheizung
7. Selektives katalytisches Reduktionssystem
8. Anhängersteckdose
9. Schiebedach
10.  Zentralverriegelung/Hecktür
11.  -
12.  Selektives katalytisches Reduktionssystem
13.  -
14.  -
15.  Elektrische Hecktürverriegelung
16. Klimaanlage
17.  Selektives katalytisches Reduktionssystem
18.  Selektives katalytisches Reduktionssystem
19.  Sensor Seitenhindernisse
20.  Sensor Seitenhindernisse / Vordersitzbelüftung
21.  Aktive Dämpferregelung / Fernlichtassistent / Geschwindigkeitsregler / Verkehrszeichen- Assistent / Spurhalteassistent / Anhängermodul
22.  Diebstahlwarnanlage
23.  Allradantrieb / Diebstahlwarnanlage
24.  -
25.  -
26.  -
27.  -
28. -
29.  Anhängermodul / Transportsicherung
30.  Sensor Seitenhindernisse
31.  -
32.  -
33.  -
34.  Schiebedach
35.  -
36.  -
37.  -
