Hyundai i40: Ein Kinderrückhaltesystem mit ISOFIX und zusätzlichem Kindersitz-Halteband sichern (ausstattungsabhängig). Für Kinderrückhaltesysteme geeignete ISOFIX-Positionen im Fahrzeug

Der Hyundai i40 (Modelljahre 2011–2019) ist mit ISOFIX-Verankerungen ausgestattet, die eine sichere und standardisierte Befestigung von Kinderrückhaltesystemen ermöglichen. Dieses Kapitel erklärt, wie Sie Sitze mit ISOFIX-Haken und zusätzlichem Halteband korrekt installieren – sowohl in der Kombiversion als auch in der Limousine. Darüber hinaus enthält es bebilderte Positionstabellen, Warnhinweise und Kompatibilitätskennzeichnungen gemäß ECE-R 44. Für alle Eltern, die Sicherheit, Einfachheit und Stabilität bei der Kindersitzmontage im Alltag schätzen.

Ein Kinderrückhaltesystem mit ISOFIX und zusätzlichem Kindersitz-Halteband sichern (ausstattungsabhängig)

ISOFIX ist ein standardisiertes Befestigungssystem für Kinderrückhaltesysteme, welches die Notwendigkeit, die serienmäßigen Gurte für Erwachsene für die Befestigung eines Rückhaltesystems zu verwenden, überflüssig macht.

Dadurch entsteht eine wesentlich sicherere und positivere Sitzposition mit dem zusätzlichen Vorteil eines einfacheren und schnelleren Einbaus.

Ein ISOFIX-Sitz darf nur eingebaut werden, wenn für ihn eine fahrzeugspezifische oder allgemeine Zulassung in Übereinstimmung mit den Anforderungen nach ECE-R 44 vorliegt.

❈ ISOFIX: International Standards Organisation FIX

An den Seiten der Rücksitzlehnen befinden sich im unteren Bereich ISOFIX-Symbole. Diese Symbole zeigen die Lage der unteren Halter für Kinderrückhaltesysteme an, sofern diese zur Ausstattung des Fahrzeugs gehören.

Die beiden äußeren Rücksitze sind jeweils mit einem Paar ISOFIXHalterungen und mit einer entsprechenden Halterung für ein Halteband auf dem Boden hinter den Rücksitzen (Kombi) oder auf der Ablage hinter den Rücksitzen (Limousine) ausgestattet. Die ISOFIX-Halterungen befinden sich zwischen Sitzkissen und Rücklehne und sie sind mit dem ISOFIXSymbol gekennzeichnet.

Bei der Montage müssen die ISOFIXHalter am Kinderrückhaltesystem (KRS) mit den ISOFIX-Halterungen im Fahrzeug zusammengeführt werden (achten Sie auf das KLICK-Geräusch, prüfen Sie evtl. vorhandene visuelle Anzeigen am KRS und ziehen Sie am KRS, um die Festigkeit zu prüfen).

KRS mit allgemein gültiger Zulassung für ECE-R 44 müssen zusätzlich mit einem Halteband befestigt werden, das an der vorgesehenen Halterung auf dem Boden hinter den Rücksitzen (Kombi) oder auf der Ablage hinter den Rücksitzen (Limousine) angebracht wird.

Der Einbau und die Verwendung eines Kindersitzes muss entsprechend der Bedienungsanleitung, die dem ISOFIXSitz beigelegt ist, erfolgen.

VORSICHT

• Wenn Sie einen Kindersitz mit dem ISOFIX-System auf einem Rücksitz befestigen, müssen die Schließzungen aller unbenutzten Rücksitzgurte sicher in den Gurtschlössern eingerastet sein und das Gurtband muss hinter dem Kindersitz straff aufgerollt sein, damit das Kind keine lose hängenden Gurtbänder erreichen und greifen kann. Nicht eingerastete Gurtschließzungen könnten es dem Kind ermöglichen, nicht aufgerollte Gurte zu erreichen, was zu Strangulierung und schweren oder tödlichen Verletzungen des Kindes im Kinderrückhaltesystem führen könnte.
• Legen Sie keine Gegenstände im Bereich der ISOFIXVerankerungen ab. Achten Sie ferner darauf, dass sich der Sicherheitsgurt nicht an den ISOFIX-Verankerungen verfängt.

Den Kindersitz sichern:

1.Um ein Kinderrückhaltesystem an den ISOFIX-Haltern einzurasten, schieben Sie die Kindersitz-Befestigungshaken auf die ISOFIX-Halter. Achten Sie darauf, dass das Klickgeräusch deutlich hörbar ist.

ACHTUNG

Achten Sie darauf, dass das hintere Gurtband bei der Montage nicht zwischen ISOFIX-Sitzbefestigungshaken und ISOFIX-Ankerpunkt gerät und eingerissen oder eingeklemmt wird.

2.Haken Sie das zusätzliche Halteband an den entsprechenden Ankerpunkt für Rückhaltesysteme und spannen Sie das Halteband, um den Kindersitz zu sichern. (siehe vorherige Seite.)

VORSICHT

• Montieren Sie keinen Kindersitz mit ISOFIX-Haken auf dem mittleren Rücksitz. ISOFIX-Halter befinden sich nur auf den äußeren Rücksitzen (links und rechts). Versuchen Sie niemals einen Kindersitz auf dem mittleren Rücksitz an den ISOFIXHaltern der äußeren Sitze zu befestigen.

  Bei einem Unfall könnten die ISOFIX-Befestigungsteile am Kindersitz zu schwach sein, um den Kindersitz ordnungsgemäß auf dem mittleren Rücksitz zu sichern. Sie könnten brechen und zu schweren Verletzungen oder zum Tod führen.

• Befestigen Sie niemals mehr als nur einen Kindersitz an einem unteren Ankerpunkt für Kinderrückhaltesysteme.

  Die unzulässig hohe Belastung kann dazu führen, dass Ankerpunkte oder Haken der Kindersitz-Haltebänder zerstört werden, was schwere oder tödliche Verletzungen verursachen könnte.

• Befestigen sie ISOFIX- oder ISOFIX-kompatible Kinderrückhaltesysteme nur an den vorgesehenen Stellen, wie in der Abbildung gezeigt.
• Befolgen Sie immer die vom Hersteller des Kinderrückhaltesystems mitgelieferte Montageund Bedienungsanleitung.

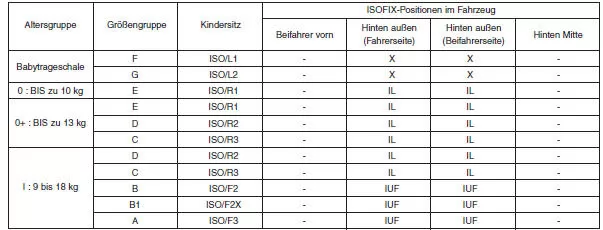

Für Kinderrückhaltesysteme geeignete ISOFIX-Positionen im Fahrzeug

IUF = Geeignet für vorwärts gerichtete ISOFIX-Kinderrückhaltesysteme in der universellen Kategorie, die für die Verwendung in dieser Altersgruppe zugelassen sind.

IL = Geeignet für bestimmte ISOFIX Kinderrückhaltesysteme (KRS), die nach ECE44 für diesen Fahrzeugtyp zugelassen sind. Diese ISOFIX-Kinderrückhaltesysteme zählen zu den Kategorien "fahrzeugspezifisch", "eingeschränkt" oder "semi-universal".

X = Position nicht geeignet für ISOFIX-Kinderrückhaltesysteme in dieser Altersgruppe und/oder Größengruppe.

* ISO/R2 und ISO/R3 können nur in der vordersten Beifahrersitzposition installiert werden.

* ISOFIX-Kinderrückhaltesysteme, Größengruppen und Kindersitze

A - ISO/F3: Kleinkind-Rückhaltesystem, mit hoher Lehne und vorwärts gerichtet (Höhe 720 mm)

B - ISO/F2: Kleinkind-Rückhaltesystem, mit tiefer Lehne und vorwärts gerichtet (Höhe 650 mm)

B1 - ISO/F2X: Kleinkind-Rückhaltesystem, mit tiefer Lehne, zweite Version, Rückseite ausgeformt, vorwärts gerichtet (Höhe 650 mm)

C - ISO/R3: Kleinkind-Rückhaltesystem, große Ausführung, rückwärts gerichtet

D - ISO/R2: Kleinkind-Rückhaltesystem, kleine Ausführung, rückwärts gerichtet

E - ISO/R1: Rückhaltesystem für Säuglinge, rückwärts gerichtet

F - ISO/L1: Zur linken Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)

G - ISO/L2: Zur rechten Seite gerichtetes Kinderrückhaltesystem (Babytrageschale)

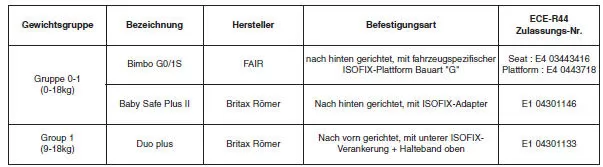

Empfohlene Kinderrückhaltesysteme

KRS-Herstellerinformation

FAIR http://www.fairbimbofix.com

Britax Römer http://www.britax.com

Das ISOFIX-System im Hyundai i40 (VF, Modelljahre 2011–2019) ermöglicht eine sichere und unkomplizierte Befestigung von Kindersitzen. Die äußeren Rücksitze verfügen über standardisierte Halterungen sowie Top-Tether-Verankerungen – beim Kombi im Kofferraumboden, bei der Limousine auf der Hutablage.

Wichtig ist die Kompatibilität: Nur Sitze mit fahrzeugspezifischer oder allgemeiner Zulassung gemäß ECE-R 44 dürfen verwendet werden. Hyundai empfiehlt: Kindersitz einrasten lassen (Klick), Halteband korrekt fixieren, und ungenutzte Gurtschlösser sicher verstauen.
