Citroen C5: Scheinwerfer. Rückleuchten (Limousine).

Scheinwerfer

Ausführung mit Xenon-Leuchten (D1S)

1. Bi-Xenon-Scheinwerfer (Abblendlicht/ Fernlicht): D1S

2. Statisches Kurvenlicht: HP19

3. Tagfahrlicht / Standlicht: LED

Zur Wartung der Scheinwerferblöcke und für den Austausch der Lampen HP19, D1S und Leuchtdioden wenden Sie sich bitte an das CIT ROËN -Händlernetz oder eine qualifizierte Fachwerkstatt.

Vorsicht vor Stromschlag

Der Austausch von Xenonlampen ist von einem Vertreter des CITROËNHändlernetzes oder einer qualifizierte Fachwerkstatt durchzuführen.

Es wird empfohlen, die Lampen D1S gleichzeitig auszutauschen, wenn eine davon defekt ist.

Ausführung mit Halogenleuchten

1. Fernlicht: H1

2. Abblendlicht: H7

3. Kurvenlicht: H7

4. Tagfahrlicht / Standlicht: LED

Zur Wartung der Scheinwerferblöcke und für den Austausch der Leuchtdioden wenden Sie sich bitte an einen Vertreter des CITROËN-Händlernetzes oder an eine qualifizierte Fachwerkstatt.

Fernlicht

• Die Schutzkappe A abnehmen.
• Haltefeder lösen.
• Die Lampe herausnehmen und austauschen, dabei auf ihre Montagerichtung achten.
• Haltefeder wieder anbringen.
• Die Schutzkappe A wieder anbringen.

Glühlampen des Abblendlichtes austauschen

• Die Schutzkappe B abnehmen.
• Den Stecker durch Zusammendrücken zwischen Daumen und Zeigefinder abziehen.
• Die Lampe von ihren beiden Metallbefestigungen lösen.
• Lampe herausnehmen.
• Die Lampe mit leichtem Druck einsetzen.
• Den Stecker bis zum Anschlag aufstecken.
• Die Schutzkappe B wieder anbringen.

Glühlampen des Kurvenlichts austauschen

• Die Schutzkappe C abnehmen.
• Den Stecker durch Zusammendrücken zwischen Daumen und Zeigefinder abziehen.
• Die Lampe von ihren beiden Metallbefestigungen lösen.
• Lampe herausnehmen.
• Die Lampe mit leichtem Druck einsetzen.
• Den Stecker bis zum Anschlag aufstecken.
• Die Schutzkappe C wieder anbringen.

Glühlampen der Blinker austauschen

Lampen: HP24

• Die Befestigungsschraube der Abdeckung A mit einem Torx-Schraubendreher lösen, die Abdeckung umschwenken und abziehen.
• Die Befestigungsschraube der Leuchte B mit einem Torx-Schraubendreher lösen, dann am Scheinwerferblock ziehen, um diesen aus dem Scheinwerfer zu lösen.
• Die Lampe C durch Drücken auf die Spangen 1 und 2 lösen.
• Stecker abklemmen (ziehen und gleichzeitig mit einem flachen Schraubendreher auf die graue Lasche drücken).
• Die Lampe austauschen.

• Den Stecker anschließen (die graue Lasche korrekt einschieben).
• Den Leuchtenblock wieder in den Stoßfänger einsetzen.
• Den Leuchtenblock festschrauben.
• Die Abdeckung mit Hilfe ihrer Führungen einsetzen und anschrauben.

Glühlampen der Nebelscheinwerfer austauschen

Lampen: H8

• Die Befestigungsschraube der Abdeckung A mit einem Torx-Schrauber entfernen, die Abdeckung schwenken und abnehmen.
• Die Befestigungsschraube der Leuchte B mit einem Torx-Schraubendreher lösen, dann am Scheinwerferblock ziehen, um diesen aus dem Scheinwerfer zu lösen.

• Den Stecker D abklemmen.
• Die Lampe durch eine Vierteldrehung herausnehmen.
• Die Lampe austauschen.
• Den Stecker D anklemmen.
• Den Leuchtenblock wieder in den Stoßfänger einsetzen.
• Den Leuchtenblock festschrauben.
• Die Abdeckung mithilfe ihrer Führungen einsetzen und anschrauben.

Glühlampen der seitlichen Zusatzblinker austauschen

Der seitliche Zusatzblinker ist versiegelt.

Wenn die Lampe defekt ist, muss der seitliche Zusatzblinker ersetzt werden.

Wenden Sie sich an das CITROËN-Händlernetz oder eine qualifizierte Fachwerkstatt.

Beim Wiedereinbau darauf achten, dass die elektrischen Kabel nicht eingeklemmt werden.

Rückleuchten (Limousine)

Defekte Glühlampe ermitteln.

1. Brems- und Standlicht: P21W/5W

2. Standlicht: R5W

3. Rückfahrscheinwerfer: H21W

4. Nebelschlussleuchten: H21W

5. Fahrtrichtungsanzeiger: PY21W

Austausch der Glühlampen der Heckleuchte an der Heckklappe

• Kofferraum öffnen.
• Mit einem flachen Schraubendreher die 3 Halteklammern der Verkleidung im Bereich der Leuchte entfernen.
• Die Verkleidung F teilweise lösen.
• Den Stecker G abklemmen.
• Den Lampenträger H lösen.
• Die defekte Lampe austauschen.

• Den Lampenträger H wieder einsetzen.
• Die ordnungsgemäße Befestigung des Lampenträgers H mit den beiden Clips E überprüfen.
• Den Stecker G anklemmen.
• Die Verkleidung F wieder anbringen und mit ihren 3 Klammern befestigen.

Austausch der Glühlampen der Heckleuchte am Kotflügel

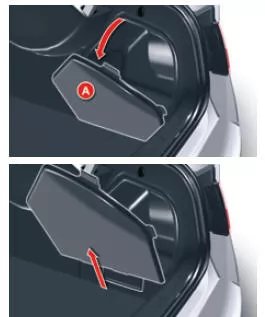

Bei den Fahrzeugen mit einem HiFi-Verstärker auf der rechten Seite, lösen Sie die Schraube um eine Vierteldrehung, dann ziehen Sie die seitliche Abdeckung des Kofferraums A nach oben.

• Die Klappe der seitlichen Kofferraumverkleidung A abnehmen. Dazu die Klappe zum Inneren des Kofferraums ziehen, dann nach oben ziehen.

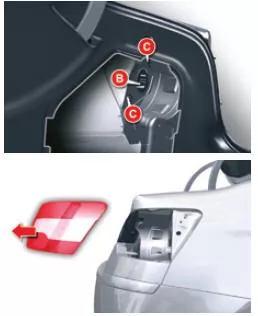

• Den Stecker B abziehen.
• Die 2 Befestigungen C abschrauben.
• Die Leuchte aus ihrer Aufnahme herausnehmen.

• Den Lampenträger D lösen.
• Die defekte Lampe austauschen.
• Den Lampenträger D wieder einsetzen.
• Die Leuchte in ihre Aufnahme einsetzen.
• Die 2 Befestigungen C anschrauben.
• Den Stecker B anschließen.
• Die seitliche Verkleidung A des Kofferraums wieder anbringen.

Zum An- und Abschrauben der Befestigungen C kann der Radmutternschlüssel verwendet werden.
