Citroen C5: Austausch einer Sicherung

Der Sicherungstausch im Citroën C5 (II Gen / Typ N), Baujahre 2008–2017, ist klar geregelt: Die Zuordnungstabellen befinden sich im Bordbuch, die Kästen im Innenraum und Motorraum. Nur Sicherungen mit identischer Amperezahl dürfen ersetzt werden – andernfalls drohen Kurzschluss oder Brandschäden. Praktisch: Eine Spezialzange zur Entnahme befindet sich direkt im Sicherungskasten unter dem Armaturenbrett.

Die beiden Sicherungskästen befinden sich unter dem Armaturenbrett und im Motorraum.

Austausch einer Sicherung

Vor dem Austausch einer Sicherung, ist es notwendig:

• die Störungsursache zu ermitteln und zu beseitigen,
• alle Stromverbraucher auszuschalten,
• das Fahrzeug gegen Wegrollen zu sichern und die Zündung auszuschalten,
• die defekte Sicherung mithilfe der Zuordnungstabellen und den auf den folgenden Seiten dargestellten Schemata zu markieren.

Um einen Eingriff an einer Sicherung vorzunehmen, ist es unbedingt erforderlich:

• die Spezialklammer unter der Klappe neben den Sicherungskästen zu verwenden, um die Sicherung aus ihrer Aufnahme herauszuziehen und den Zustand ihres Drahts zu überprüfen,
• die defekte Sicherung immer durch eine Sicherung der gleichen Stärke (gleiche Farbe) zu ersetzen; eine unterschiedliche Stärke kann eine Funktionsstörung verursachen (Brandgefahr).

Wenn eine Störung kurz nach dem Austausch der Sicherung erneut auftritt, lassen Sie die elektrische Ausrüstung vom CITROËN-Händlernetz oder einer qualifizierten Fachwerkstatt überprüfen.

Der Austausch einer nicht in den nachfolgenden Tabellen genannten Sicherung könnte eine schwerwiegende Funktionsstörung an Ihrem Fahrzeug verursachen. Wenden Sie sich an einen Vertreter des CITROËN-Händlernetzes oder eine qualifizierte Fachwerkstatt.

Einbau von elektrischem Zubehör

Der Stromkreis Ihres Fahrzeugs ist für den Betrieb der serienmäßigen oder optionalen Ausstattungen ausgelegt.

Vor dem Einbau von anderen Ausstattungen oder elektrischem Zubehör in Ihr Fahrzeug, wenden Sie sich bitte an das CIT ROËNHändlernetz oder eine qualifizierte Fachwerkstatt.

CIT ROËN lehnt jede Verantwortung für Kosten ab, die durch die Instandsetzung Ihres Fahrzeugs oder durch Funktionsstörungen aufgrund des Einbaus von Zubehör entstehen, das nicht von CIT ROËN geliefert und nicht empfohlen wird und das nicht vorschriftsmäßig eingebaut ist, vor allem, wenn der Verbrauch aller zusätzlich angeschlossenen Geräte 10 mA überschreitet.

Sicherungen unter dem Armaturenbrett

Zugang zu den Sicherungen

• Das Ablagefach bis zum Anschlag öffnen, anschließend fest in die Waagerechte ziehen.
• Nehmen Sie die Verkleidung ab, indem Sie mit einem kräftigen Ruck am unteren Teil ziehen.

Bei der Wiedermontage des Ablagefachs die folgenden Vorsichtsmaßnahmen beachten:

• Ablagefach waagerecht halten, den unteren Teil einsetzen und darauf achten, dass sich die unteren Aussparungen gegenüber den Bolzen befinden,
• kräftig nach vorne drücken,
• Ablagefach schließen und darauf achten, dass sich die dahinter liegenden Federn auf der Oberseite befinden.

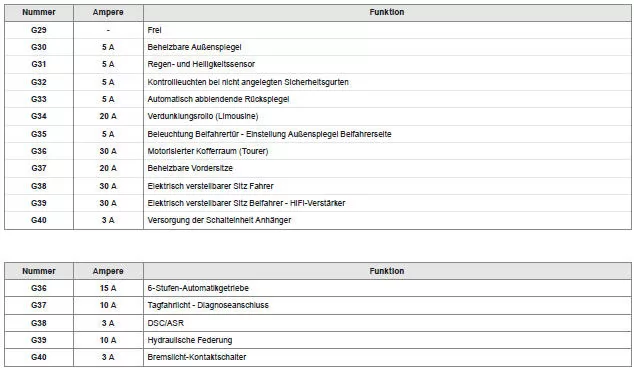

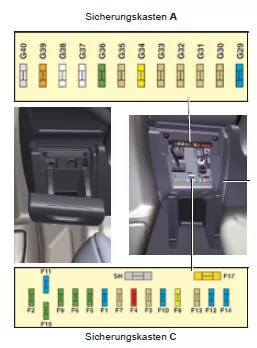

Sicherungskasten A

Sicherungskasten C

Sicherungen im Motorraum

Zugang zu den Sicherungen

• Jede Schraube um eine Vierteldrehung lösen.
• Den Deckel abnehmen.
• Die Sicherung austauschen.

Nach den Arbeiten die Abdeckung wieder sorgfältig schließen, um die Dichtigkeit des Sicherungskastens zu gewährleisten.

Arbeiten an Maxi-Sicherungen für zusätzlichen Schutz in den Kästen sind den Vertretern des CITROËN -Händlernetzes oder einer qualifizierten Fachwerkstatt vorbehalten.

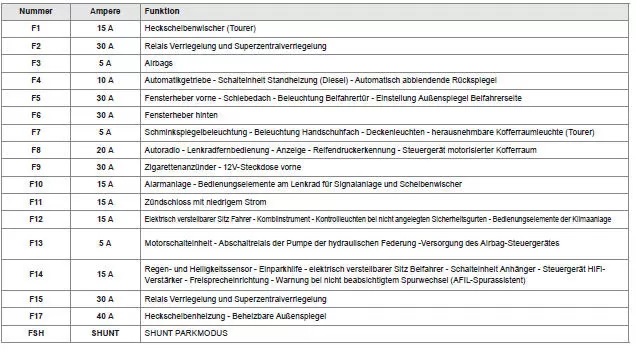

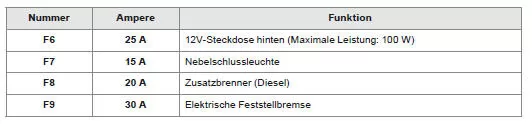

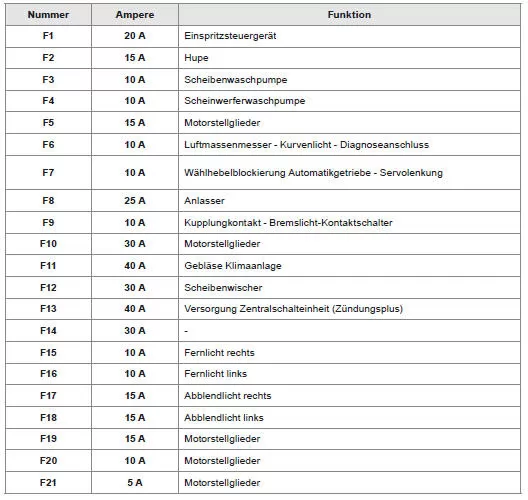

Sicherungstabelle

Sicherungstabelle

Beim Austausch von Sicherungen im Citroën C5 (II Gen, Typ N) ist äußerste Sorgfalt geboten. Immer zuerst Verbraucher ausschalten, dann mithilfe der Spezialklammer die defekte Sicherung entnehmen und durch eine gleichstarke ersetzen – falsche Stärke kann zur Brandgefahr führen.

Der Zugang erfolgt über das Armaturenbrett (Sicherungskasten A/C) oder den Motorraum. Nach dem Austausch alle Abdeckungen dicht schließen.

FAQ:
1. Was tun bei wiederholtem Defekt? Fachwerkstatt prüfen lassen – Kurzschluss oder defekter Verbraucher möglich.
2. Darf ich beliebige Sicherungen ersetzen? Nein – nur die laut Tabelle angegebenen, alle anderen sind werkstattpflichtig.
